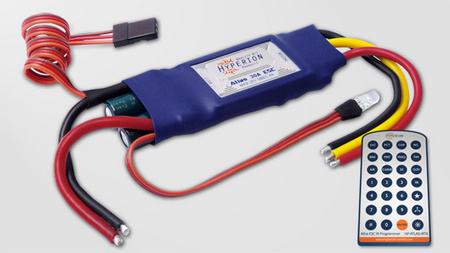

I nuovi regolatori Serie HYPERION ATLAS 26V SB - Switching BEC utilizzano una costosa PCB a 8 layer e i nuovissimi High-spec FETs , in questo modo HYPERION ha ottenuto gli ESC a pi√π bassa resistenza e con le migliori prestazioni attualmente disponibili nel mercato RC.
L'unione di un superbo Hardware ed un eccellente Firmware ha permesso di ottenere un gestione dei motori morbida ed efficiente e una funzione di Governor Mode meravigliosamente stabile.
I regolatori della serie ATLAS 26V SB Switching BEC hanno integrato un BEC di tipo Switching che converte la tensione del pacco batterie a 5,5 V per alimentare la Rx ec i servocomandi. Lo SBEC integrato è in grado di fornire una corrente continua di 2,5 A ed una corrente di picco di 4,0 A indipendentemente dalla tensione di alimentazione da 2S a 6S ed è in grado di alimentare sino a 4 servi digitali e 5 servi standard .
Tutti i regolatori ATLAS sono dotati di una scheda di programmazione IR a infrarossi e di un modulo di ricezione IR che consentono di effettuare la programmazione dei parametri senza l'impiego del Tx e del PC.I regolatori HYPERION ATLAS possono anche essere programamti mediante l' EMETER II HYPERION in questo caso si ha a disposizione un menu testuale completo di tutti parametri settabili.
I parametri settabili sono i seguenti :
LVC= LOW VOLTAGE CUT: 050 (5V) A 230(23,0V) - 060*(6V)
Il Low Voltage Cut-off ( da 5V a 23,0 V in step di 0,5 V ) non necessita di selezionare il tipo di batteria in questo modo il regolatore sarà compatibile con tutti i tipi di batterie future .
BRK= BRAKE SETTING: 1: NO BRAKE, * 2: VERY SOFT BRAKE, 3: SOFT BRAKE, 4: HARD BRAKE, 5: VERY HARD BRAKE
AIR= ACTIVATE AIRPLANE MODE* - RESET ALL DEFAULTS AND DISABLE GOVERNOR MODE
PCT= PROGRAM CUT TYPE (LVC TYPE): 1: CUT 50%*, 2: NO CUT /LED WARNING, 3: PULSE POWER WARNING
MAT= MOTOR ACCELERATION TIME DELAY: 1: 0.15 Sec, 2: 0.3 Sec*, 3: 0.45 Sec, 4: 0.7 Sec, 5: 1.3 Sec
COP= CURRENT OVERLOAD PROTECTION: 1: PROTECTION ON*, 2: PROTECTION OFF (CHOOSING OPTION 2 WILL VOID WARRANTY)
FREQ= DRIVE FREQUENCY: 1: 8 kHz *
SS= SOFT START/GOV (Hely) :1: SOFT START IN GAS MODE*, 2: SOFT START PLUS GOVERNOR
TIM= MOTOR TIMING: 1: AUTO TIMING*, 2: 5 Degrees, 3: 15 Degrees, 4: 20 Degrees, 5: 25 Degrees, 6: 30 Degrees
GOV= GOVERNOR MODE ( Hely): 1: SOFT*, 2: MEDIUM, 3: HARD ( see Section 10.0)
SB= MOTOR STARTING BOOSTER: 1: SOFT, 2: MEDIUM, 3: STRONG
SSD=SOFT START DURATION: 1. SHORT 10 Seconds, 2: MEDIUM 15 Seconds*, 3: STRONG 20 Seconds
Con il simbolo * sono indicati i parametri setatti di Fabbrica
Le caratteristiche tecniche sono le seguenti :
Dimensioni:67.8 x 30.1 x 9.2 mm.
Peso (incl. cavi):43,3 g.
Tensione di alimentazione:da 6 a 26 V
Nr. celle Lipo/Li-Ion:2-6
Corrente max continua di funzionamento:30 A
Corrente di Picco:36 A Max 5 sec.
Max BEC Output:4 A a 5,5 V ***
Resistenza ESC:2,00 mOhms.
*** ATTENZIONE : Per l'applicazione su elicotteri e maxi modelli, deve essere preventivamente verificato che l'assorbimento totale dei servocomandi non superi i 4 A di picco, molti dei servocomandi digitali specifici per elicotteri e maximodelli assorbono in condizioni di stallo pi√π di 2 A , pertanto in casi del genere deve essere disabilitato il circuito SBEC eliminando il cavetto Rosso ( positivo ) dal connettore di collegamento sulla Rx e prevedere l'utilizzo di un BEC esterno di potenza dedicato e conforme agli assorbimenti richiesti.
La confezione contiene :
- Nr. 1 Regolatore elettronico
- Nr. 1 Trasmettitore IR per programmazione
- Nr. 1 Ricevitore IR per programmazione
- Nr. 1 Manuale di istruzioni in Inglese
- Nr. 1 Manuale di istruzioni in Italiano
